粉煤灰是煤粉經高溫燃燒后形成的一種似火山灰質的混合材料。它是燃燒煤的發電廠將煤磨成100微米以下的煤粉，用預熱空氣噴入爐膛經燃燒形成懸浮狀態，產生混雜有大量不燃物的高溫煙氣，經集塵裝置捕集就得到了粉煤灰。我國是產煤大國，所以每年的粉煤灰數量也非常“可觀”。在這種情況下，粉煤灰的綜合利用，變廢為寶、變害為利，已成為我國經濟建設中一項重要的技術經濟政策，是解決我國電力生產環境污染，資源缺乏之間矛盾的重要手段，也是電力生產所面臨解決的任務之一。經過開發，利用粉煤灰烘干機對粉煤灰進行加工處理之后，在建工、建材、水利等各部門均能夠得到廣泛的應用。

烘干機實拍圖

粉煤灰烘干機屬于三回程烘干機，滾筒一共有三層，由三個同心的、直徑不同的圓筒嵌套在一起的，而不是環環相扣，這種特殊的結構形式決定其產量的大小。該設備主要用于烘干一定濕度范圍內顆粒物料，如干粉砂漿行業所用的黃砂、鑄造行業用的各種規格型砂等。根據不同行業對烘干后物料終水份的要求，烘干后的物料含水量可以達到1—0.5%以下。是一種高產節能型烘干設備。

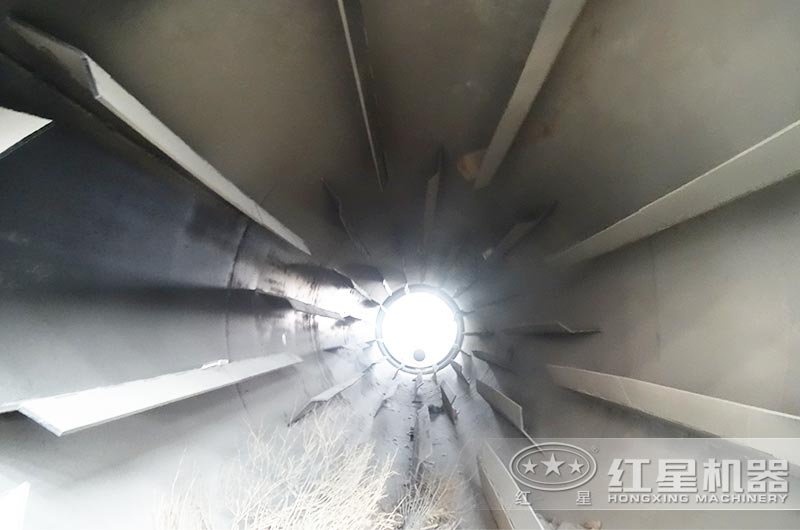

烘干機內部結構

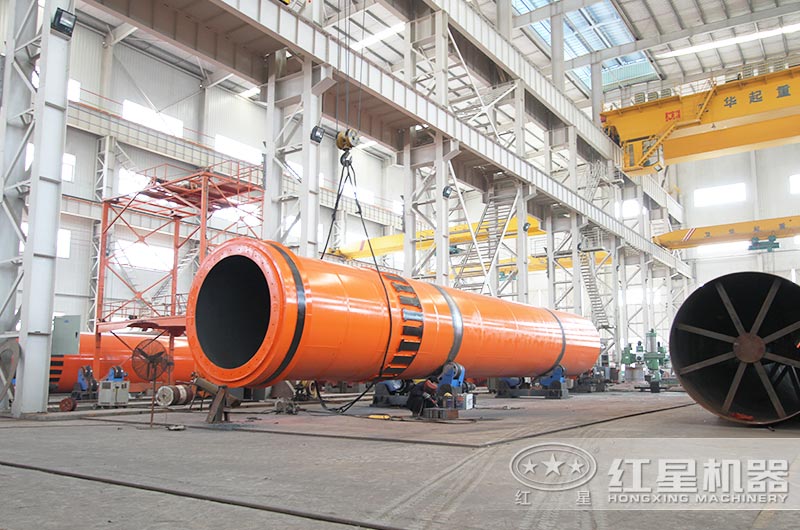

紅星烘干機車間實拍

粉煤灰烘干機性能優勢

節能優產

該設備為粉煤灰的綜合利用提供了良好的發展前景，適用范圍較廣，是生產粉煤灰、礦渣等微粉必須配套的關鍵設備，在提升水泥節能方面，較離心式脫水設備、舊立式烘干機，在設計理念、節能效果和實際應用中都有很大的突破。

烘干系統完善

烘干系統比較完善。供熱系統部分采用熱風爐技術，熱力充足、傳熱效果好、結構簡單；熱交換系統即為烘干滾筒，筒體內揚料板交錯排列成螺旋形，反復揚撒物料，熱交換效率極高；通風除塵系統即需配備除塵器，由于粉煤灰顆粒細、密度輕，干燥后在負壓狀態下，易被氣流帶走，導致流體介質發生變化，且含塵氣體水份較大，防止被引風系統吸出，排入大氣造成資源浪費及環境污染，由除塵器統一收塵。

操作彈性大

生產上允許產品的流量有較大波動范圍，不會影響產品的質量，容易清掃。

流體阻力小

可以用它干燥顆料狀物料，對于那些附著性大的物料也很有利。

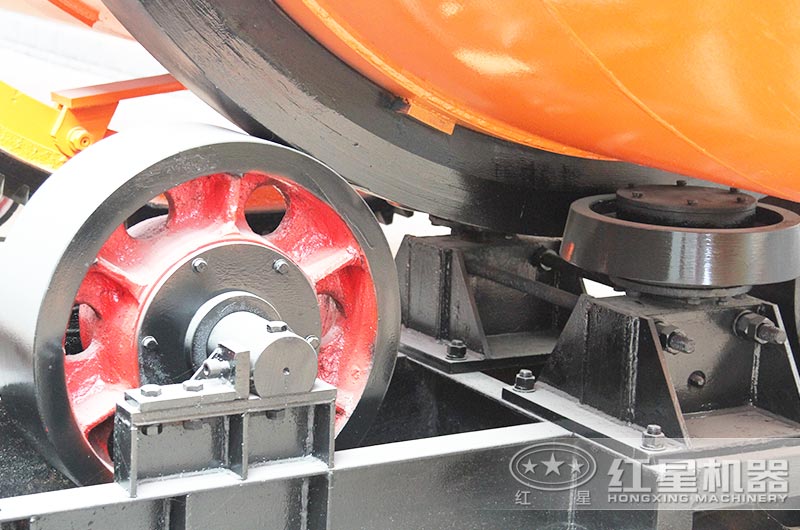

設備細節實拍

工作原理

濕粉煤灰由供料裝置進入三層滾筒的內層,實現順流烘干, 粉煤灰在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動到內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到較高干燥狀態。物料到中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此達到干燥效果，完成干燥過程。

產品內部圖
